Dessiner un quadrilatère

Pour placer un quadrilatère, il faut au préalable sélectionner un segment de droite qui va servir de référence.
Dessiner ou sélectionner une ligne de construction.
Activer le bouton de dessin des quadrilatères : . Ce bouton agit en bascule pour être actif ou inactif.
La palette de dessin disparaît tant que vous l'utilisez, cliquer sur son pictogramme pour revenir à l'état antécédent.
Quand vous déplacez la souris un quadrilatère se dessine à partir de dessin de la ligne sélectionnée et du point courant de la souris.
Si vous ne voulez plus dessiner de quadrilatère, désélectionner cette fonction en cliquant à nouveau sur son pictogramme.
Quand vous cliquez avec le bouton de souris, ce quadrilatère s'insère dans le calque actif et devient la sélection courante, c'est pourquoi cet outil n'est pas répétitif.

Dessiner ou sélectionner un segment de droite qui va servir de référence.
Activer le bouton de dessin des quadrilatères en maintenant la touche CTRL appuyée.
Un dialogue de paramèrage s'affiche avec les options suivantes :
- Angle du parallélogramme par rapport au segment de référence.
- La largeur du parallélogramme, sa hauteur si vous voulez en mm.
- Si vous voulez dessiner un bizeau alors cliquer sur cette option et réglez sa projection comme un pourcentage de la largeur du parallélogramme.
- Si vous voulez dessiner des boucles comme celles gracieuses des colimaçons des bouches du métropolitain, alors cliquer sur cette option et réglez sa projection comme un pourcentage de la largeur du parallélogramme.
- Chacun de ces paramètres s'applique en simultanés sur la planche de dessin vous allez les régler facilement.

Notes :

Le placement d'un quadrilatère est dynamique, il suit la souris pour se projecter sur le segment de droite de référence.
Les trois pictogrammes de dessin des perpendiculaires, des parallèles et des quadrilatères sont mutuellement exclusifs un seul est actif à la fois.

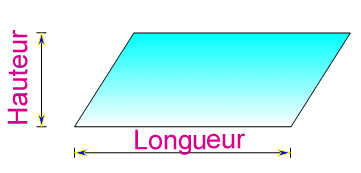

La surface d'un parallélogramme est égale à S = Longueur x Hauteur.
